Opěrné stěny a skladovací boxy
Informace o výrobku
- Výkres: LB 450.pdf
- Výkres: LBK 150.pdf
- Výkres: TBX 268.pdf
Pro další informace nás neváhejte kontaktovat:
Ing. David Čábela
Tel.: 777 723 693
e-mail: cabela@prefahubenov.cz
Ing. Zdeněk Pavliš
Tel.: 777 723 690
e-mail: pavlis@prefahubenov.cz
Opěrné stěny a skladovací boxy

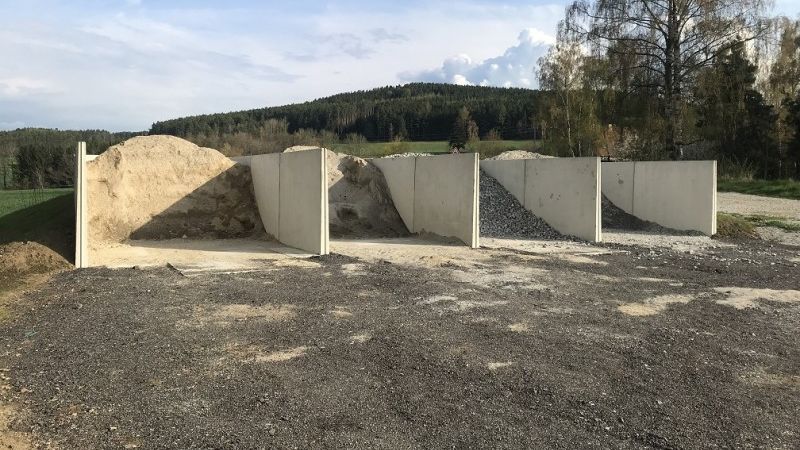

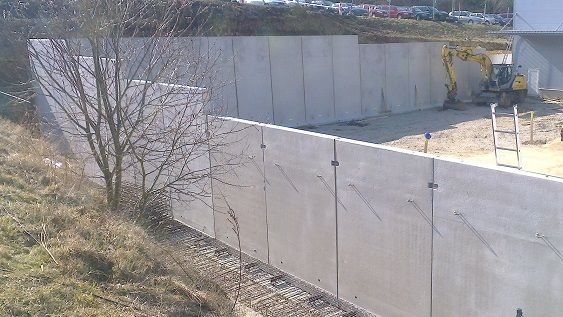

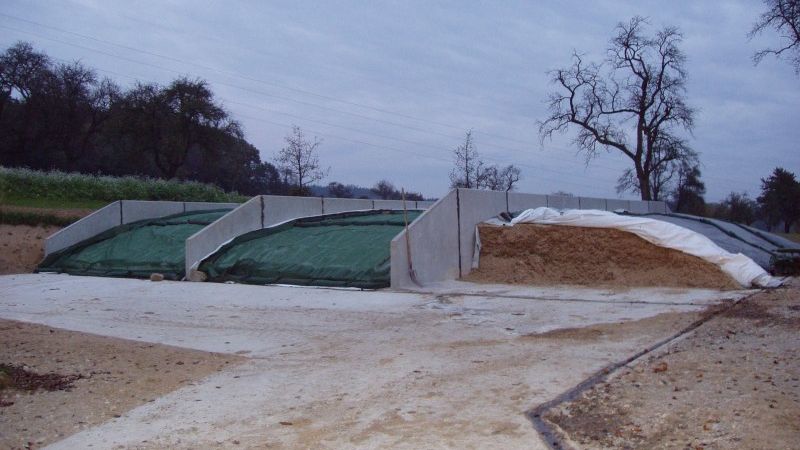

Opěrné stěny se využijí k výstavbě skladových boxů pro sypké materiály, pro obilí či ke stavbě silážních jam a hnojišť, jako podstava obloukových hal. Dále se opěrné stěny používají k zajištění svahu, k opření tělesa komunikace. Prvky opěrných stěn mají obecně tvar „L“ nebo „T“. Obvykle jsou vyráběny v základní délce 2,5 metru. Výška opěrné stěny je volitelná v rozmezí od 1,0 metru do 5,0 metrů. Šířka paty opěrné stěny se nastaví v závislosti na výšce opěrné stěny. Tloušťka prvku pro opěrné stěny vychází podle statických požadavků a je rovněž odvislá od výšky opěrné stěny a působícího zatížení.
Tam, kde jsou opěrné stěny lomené, výškově uskákané, se využívá systém prefa/monolit. Svislá část stěny je prefabrikovaná, vodorovná pata se betonuje po usazení na stavbě. Prvky mají vyčnívající armokoš a stabilizační traverzy, roznášecí patici a profilová čela pro vzájemné stykování. Hrany jsou zkoseny.
Opěrné stěny se dopravují na plošině nákladního automobilu a sestavují se podle výkresu skladby za pomoci autojeřábu na předem připravený podkladní beton. Prvky se ve stycích propojí, svislý styk se probetonuje jemnozrnným betonem a spáry se začistí spárovou hmotou nebo plastickým tmelem. Zpětný zásyp se provede nenámrzným materiálem hutněný po vrstvách. Prostor za stěnou musí být odvodněn. Opěrné stěny jsou dimenzovány na zatížení od běžné zeminy, jsou vyrobeny z kvalitního nepropustného betonu.
|
Úhlové stěny |
hmotnost [kg] |
rozměry v [cm] výška/šíře/délka |
cena bez DPH |
včetně 21% DPH [Kč/ks] |
|---|---|---|---|---|
|
LBX - délka 2,5 m |
||||
|
LBX 1,50/0,9 m |
1875 |
150 x 90 x 250 |
10 800 |
13 068 |
|
LBX 1,70/1,2 m |
2070 |
170 x 120 x 250 |
12 100 |
14 641 |
|
LBX 2,07/1,2 m |
2780 |
207 x 120 x 250 |
14 200 |
17 182 |
|
LBX 2,68/1,45 m |
4050 |
2680 x 145 x 250 |
24 400 |
29 524 |
|
TBX - délka 2,5 m |
||||
|
TBX 1,50/0,9 m |
1778 |
150 x 90 x 250 |
11 200 |
13 552 |
|
TBX 1,70/1,2 m |
2065 |
170 x 120 x 250 |
12 700 |
15 367 |
|
TBX 2,07/1,2 m |
2765 |
207 x 120 x 250 |
15 500 |
18 755 |
|
TBX 2,68/1,6 m |
4163 |
268 x 160 x 250 |
25 700 |
31 097 |
|
TBX 3,18/1,8 m |
5008 |
318 x 180 x 250 |
31 600 |
38 236 |
|
TBX - délka 1,5 m |
||||
|
TBX 3,5/2,35 m |
4648 |
350 x 235 x 150 |
27 800 |
33 638 |
|
TBX 4,0/2,35 m |
5130 |
400 x 235 x 150 |
30 600 |
37 026 |
|
TBX 4,5/2,40 m |
5980 |
450 x 240 x 150 |
36 400 |
44 044 |
|
TBX 5,0/2,40 m |
6570 |
500 x 240 x 150 |
39 500 |
47 795 |
|
Stěny s vyčnívající výztuží |
hmotnost [kg] |
rozměry v [cm] výška/šíře/délka |
cena bez DPH |
včetně 21% DPH [Kč/ks] |
|---|---|---|---|---|
|
LB - délka 2,5 m |
||||
|
LB 3,5 |
5090 |
350 x 65 x 250 |
31 600 |
38 236 |
|
LB 4,0 |
5570 |
400 x 65 x 250 |
36 400 |
44 044 |
|
LB 4,5 |
7340 |
450 x 70 x 250 |
43 700 |
52 877 |
|
LB 5,0 |
7825 |
500 x 70 x 250 |
48 700 |
58 927 |
|
TB - délka 1,5 m |
||||
|
TB 3,5 |
3075 |
350 x 50 x 150 |
23 300 |
28 193 |
|
TB 4,0 |
3400 |
400 x 50 x 150 |
25 800 |
31 218 |
|
TB 4,5 |
4575 |
450 x 55 x 150 |
34 300 |
41 503 |
